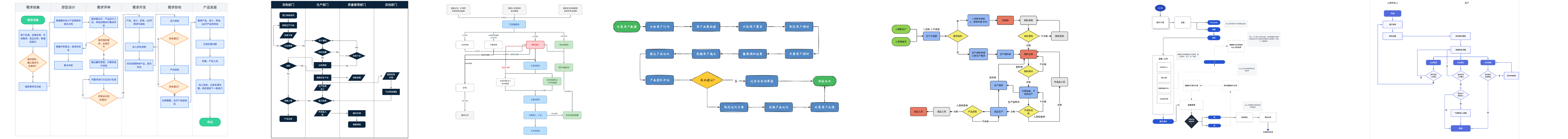

泳道图和普通流程图的差别只有一处：它多了一个角色维度。每条泳道代表一个角色或部门，节点画在谁的泳道里，就代表这一步由谁负责。看起来只是加了几条横线，但表达重点完全变了——流程图回答"先做什么后做什么"，泳道图回答"这一步该找谁"。
跨部门流程扯皮，八成不是流程没定，而是交接点没写清楚。泳道图正是为这件事设计的。
一、什么时候该用泳道图
不是所有流程都需要泳道。判断标准有三条，满足两条以上就该换：
- 参与角色三个以上。两个角色的流程用普通流程图加标注就够了
- 责任边界比步骤顺序更重要。要解决的问题是"谁负责"而不是"怎么做"
- 存在明确的交接动作。材料、审批权、任务在角色之间流转
反过来，如果整条流程都由一个人完成，或者角色划分对读者不重要，加泳道只会增加视觉负担。
二、泳道怎么划
按什么划分？ 三种常见依据，选一种，不要混用：
| 划分依据 | 适用场景 | 举例 |
|---|---|---|
| 按角色 | 岗位职责清晰的流程 | 申请人 / 直属主管 / 财务 / 总经理 |
| 按部门 | 跨部门协作流程 | 销售部 / 法务部 / 财务部 / 交付部 |
| 按系统 | 人机混合流程 | 用户 / 前端 / 后端服务 / 第三方接口 |
混用是常见错误——泳道里既有"销售部"又有"张经理"又有"CRM 系统"，读者会分不清这是三个层级还是三个平级角色。
划几条？ 建议 3–6 条。超过 6 条，图会变得很扁很长，可读性急剧下降。这时候的正确做法是合并次要角色（把只出现一次的角色并入相关部门），或者拆分流程阶段（把一条长流程按阶段切成几张图）。
三、横向还是纵向
两种方向都对，但适用场合不同：
横向泳道（泳道水平排列，流程从左向右走）——角色多、流程短时用。符合大多数人从左到右的阅读习惯，也更适合放进宽屏演示。
纵向泳道（泳道垂直排列，流程从上往下走）——角色少、步骤多时用。长流程往下延伸不占宽度，打印和文档嵌入更友好。
一个实用判断：数一下角色数和步骤数，哪个多就让哪个占据横向空间。角色 6 个步骤 15 个，用纵向；角色 3 个步骤 30 个，还是纵向；角色 6 个步骤 8 个，用横向。
四、交接点怎么标
交接点是泳道图的核心信息，也是最容易画糊的地方。跨泳道的连线上应该标清三件事：
- 交接的是什么——是材料、审批权、还是任务本身？在连线上标注"提交报销单""转办""驳回并说明原因"
- 交接的条件——什么情况下才流转到下一个角色？条件写在判断节点上，不要藏在连线里
- 时限要求（如果有）——"3 个工作日内"这类 SLA 直接标在连线旁
一个检验方法：遮住图上的所有文字，只看连线的跨泳道位置，能不能数清这条流程一共换了几次手？ 能数清，说明交接表达是到位的。
五、三类常见流程的处理要点
招投标流程——最容易漏的是"废标"和"流标"这两条异常路径。泳道通常是：需求部门 / 采购部 / 评标组 / 财务 / 供应商。注意供应商是外部角色，建议放在最外侧泳道，视觉上和内部角色区隔开。
员工入职流程——涉及 HR、用人部门、IT、行政、财务五个角色，且很多步骤是并行的（IT 配电脑和行政配工位同时进行）。并行分支要明确画出汇合点，否则读者会误以为是串行。
合同续签流程——难点在于判断分支多：是否涨价、是否变更条款、是否需要法务复审。建议把"标准续签"和"非标续签"拆成两张图，主图只画分流判断，比在一张图里塞满菱形清楚得多。
六、什么时候该拆图
一张泳道图节点超过 30 个，或者泳道超过 6 条，就该考虑拆分。三种拆法：
- 按阶段拆：申请阶段 / 审批阶段 / 执行阶段，各一张图，用连接符衔接
- 按分支拆：主流程一张图，每条复杂分支单独一张子流程图
- 按角色组拆：内部流程一张、外部协同一张
拆完之后一定要有一张总览图，用子流程符号把几张图串起来，否则读者会丢失全局。
七、画完之后：让业务方能直接改
泳道图的读者往往就是流程的执行者，他们最清楚哪里画错了。所以图能不能被他们直接改，比画得好不好看更影响落地。
英飞·思想家的泳道图是画布上的可编辑图形：泳道可以增删、节点可以在泳道之间拖动、连线自动跟随。模板库里有现成的泳道图模板，改角色和步骤就能用，比每次从空白页搭框架快。
配套两项能力比较实用：
- 实时协作与批注——业务方直接在有疑问的节点上留言，不用在群里描述"第三条泳道下面那个框"
- 多格式导出——PNG、SVG、PDF 导出，或生成分享链接嵌入 wiki 和制度文档
流程落地后有变更时，改画布上的原图并重新导出即可，不用重画。
常见问题
泳道图和普通流程图有什么区别？
泳道图在流程图基础上增加了角色维度，每条泳道代表一个角色或部门，节点所在的泳道即表示责任归属。适合表达跨职能协作。
泳道最多划几条？
建议 3–6 条。超过 6 条应该合并次要角色或按阶段拆分成多张图。
外部角色（客户、供应商）要不要单独一条泳道？
要。建议放在最外侧，和内部角色在视觉上区隔开，方便识别哪些环节依赖外部响应。
并行步骤怎么表达？
从同一个节点分出多条线到不同泳道，并在后续明确画出汇合点，否则会被误读成串行。
有现成模板吗？
模板社区提供泳道图模板，涵盖审批、招投标、协作等常见场景，替换角色和步骤即可使用。
结语
泳道图能不能解决扯皮问题，取决于交接点标得够不够清楚。泳道划分统一、交接内容和条件写明、异常路径不省略，这张图才能真正拿去跟业务方对齐责任。
